离网光伏在国内是屋顶并网的补充，但在海外很多地方，它就是主力方案——偏远农场、通信基站、无电网村落、海岛，一年到头都用离网系统解决用电。做外贸这几年，问得最多的问题之一是：离网系统到底怎么搭，汇流箱、连接器、储能怎么接？这篇把架构和直流侧连接的要点梳理一遍。

离网系统的基本架构，先有个整体概念

一套典型离网系统是这么串起来的：光伏组件阵列 → 汇流箱 → 控制器/逆变器 → 电池 → 负载。白天组件发电，多余的电存进电池；晚上或阴雨天由电池供电。和并网系统最大的区别是：离网必须自带储能，而且整个系统的稳定运行依赖直流侧的可靠连接。

汇流箱在离网系统里怎么选

组件数量一多，汇流箱就派上用场。选型主要看三个数：输入路数（几串组件进来）、额定电压（常见 500V、1000V 直流等级，按组件串联电压选）、保护配置（断路器或熔断器，每路最好有独立保护）。离网系统常见 48V 直流母线配 12V 或 24V 组件串，具体数值要按组件参数算，别只看路数够不够。

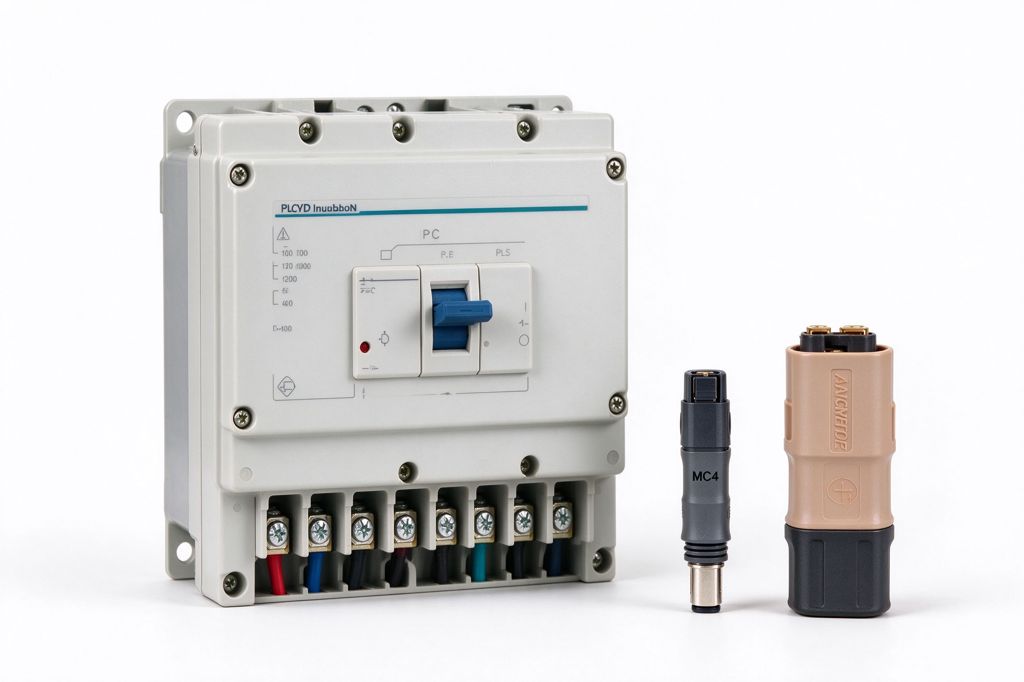

直流侧连接：MC4、电池连接器、熔断器各就各位

组件串并联用 MC4 连接器，压接到位、锁紧防水帽，这步不能省。电池和逆变器之间的大电流连接，常用安德森式连接器或螺栓端子，注意额定电流要留余量，一般按 1.25 倍持续电流选型。每路直流进入汇流箱前建议加熔断器，线缆粗细按电流选，压降大的地方要加粗线径。

容量估算的简单思路：先算负载，再反推发电

新手常犯的错误是先买组件再算负载。正确顺序是：把负载功率和用电时间列成清单（灯、冰箱、水泵、通讯设备各多少瓦、每天用几小时），算出日用电量，再按当地有效日照小时数反推组件功率，最后按 2-3 天阴雨天备用反推电池容量。负载清单越细，方案越不容易配错。

常见问题：电压不匹配、防雷、线径

组件串联电压超汇流箱额定值会直接损坏设备，选型前一定核对开路电压；离网系统建议做直流侧防雷（汇流箱带浪涌保护更省事）；长距离走线要算压降，光伏线缆截面不够就换大一号。这些细节看着小，现场返工成本却很高。

离网项目的难点不在设备多，而在每一步连接都按规范来。把你的负载清单发给我们，帮你算一套完整的配置清单；汇流箱、MC4、电池连接器这些直流侧配件，在我们的产品中心都能找到对应型号，支持 OEM/ODM，认证齐全。
