光伏电站的接线，看着简单，做错一步可能就是整串组件罢工，甚至烧设备。这篇按实际施工顺序，把从组件组串到逆变器接入的每一步讲清楚，照着做基本不会出大错。

一、先看懂系统怎么走电

一套并网光伏系统的直流侧是这样的流向：光伏组件 → 组串 → 汇流箱 → 逆变器。组件串联成组串，多路组串汇入汇流箱，汇流箱汇总后再进逆变器直流侧。搞清楚这条链路，后面每一步都知道自己接在哪一环。

二、第一步：组件组串怎么串

组串的原则是”同规格、同朝向、同倾角”。只有同一型号、同一朝向的组件才能串在一起，否则电流被最低的一块拉低，整串发电都受影响。

串接数量要算两笔账：一是电压，组串开路电压不能超过逆变器最大输入电压，一般在低温时电压最高，要用当地极端低温来校核；二是电流，组串电流由组件决定，接头的额定电流必须大于组件短路电流，并留出余量。

三、第二步：MC4 压接的正确姿势

MC4 连接器压接是整个直流侧最容易出问题的地方。正确做法是：

1. 剥线。用专用剥线钳按连接器要求剥去绝缘皮，长度不能太长也不能太短，太长容易碰触相邻触点，太短压不实。

2. 压接。把线鼻插入专用压接钳的对应模位，一次压到底。普通钳子、尖嘴钳压出来的接触电阻大，高温季节容易发热，不要省这把钳子。

3. 插接。公母头对齐后插到底，听到清晰的”咔嗒”声才算到位，轻轻回拉确认锁扣已卡住。

4. 防水。拧紧锁紧环，确认密封圈到位。接头长期在户外，防水没做好，下雨天就是故障源。

四、第三步：汇流箱接线

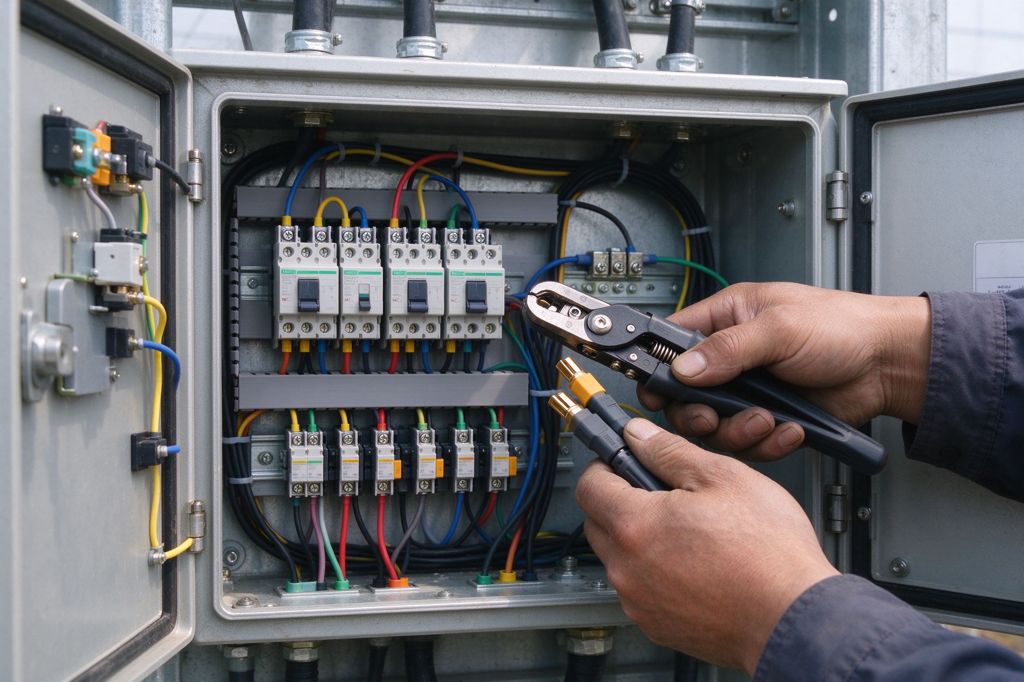

组串接入汇流箱，按输入路数对号入座：每路组串接一路输入，正负极一一对应，不能接反。汇流箱内熔断器按组串电流选型，既不能过大失去保护作用，也不能过小频繁误断。

汇流箱输出电缆按总电流和线路长度核算截面，距离远、电流大就得上更粗的线，避免压降过大影响逆变器输入电压。电缆进入箱体时做好密封，防止雨水沿电缆倒灌。

五、第四步：逆变器直流侧接入

接入逆变器前，先断开逆变器直流开关，用万用表在接入端验电确认无电。直流正负极性千万不能接反，很多逆变器因极性接反烧毁的案例都是粗心造成。接线端子压紧后，检查线缆无裸露、无挤压。

六、接完必须做的检查

全部接完后，通电前逐项过一遍：用万用表量每路组串的开路电压，确认极性正确、电压符合预期；检查所有 MC4 接头是否插接到位；检查汇流箱熔断器规格与标记；通电后看逆变器显示，组串电压电流应大致均衡。

七、新手常犯的 5 个错

1. 混用不同品牌连接器。公母头规格不统一，插不牢还接触不良。整个回路尽量用同一品牌、同一规格。

2. 压接不实。不用专用压接钳，接触电阻大，发热起火的风险就在这里。

3. 极性接反。接线不看正负标记，通电就出事。

4. 电缆选细了。只算电流不算压降，线细了不光损耗大，还会发热。

5. 不接地。支架、汇流箱箱体、逆变器外壳都要可靠接地，这是保命线。
